雷诺护坡在中小河流治理中的应用

湖南省水利厅  时间:2018-06-14 17:26



   成果名称:雷诺护坡在中小河流治理中的应用

  任务来源:湖南省水利科技计划项目

  计划编号:湘水科计〔201X〕XXX-XX



  该项成果依托桂阳县西河清和长乐-太和沙坪段治理工程、湖南省郴州市苏仙区西河治理工程等项目,针对河道治理方案优化比选、雷诺护坡参数选取、雷诺护坡施工方案优化等问题,开展了雷诺护坡在中小河流治理中的应用研究。

  本着安全可靠、经济节约、就地取材、生态环保、技术创新、自然和谐的原则,总结了雷诺护坡在中小河流治理中的优势。提出了雷诺护坡设计参数及要求,最终得出雷诺护坡的工程适用范围。并结合对现有施工工艺的研究,提出更为快捷有效的施工工艺方案,达到快速有效的施工目的。

  成果关键技术和主要创新点:

  (1)施工中应用辅助固定方法的创新。通过与施工方的交流协商,在总结了大量的现场施工经验后,研究出了一种新型的辅助固定方法。其创新点有两处:

  ①将常规辅助固定方案中的辅助固定材料由木方替换为DN50镀锌钢管。不仅保证了固定材料的强度,而且耐用性也大为提高,可反复多次使用。

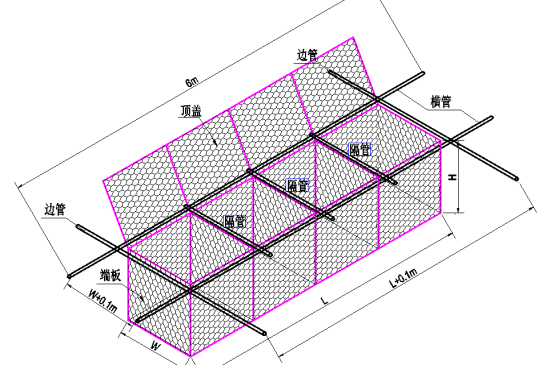

  ②将常规方案的架设方案由原来的单根支撑改为采用多根镀锌钢管架设框架,再用铁丝或绑扎带等材料绑扎固定的方式,形成对每一个格宾笼顶部四面的框架支撑。其具体架设方式见下图。其中横管采用6m长DN50镀锌钢管,两根边管的长度根据现场架设需要制定,但需注意两边管间距及两横管间距都应略大于格宾笼的W及L值,建议留出10cm余量,以方便抽出。这样就对放入基槽中的格宾笼形成了一个整体的,稳固的辅助固定作用,保证了填料过程中,格宾笼不会发生大的形变。可以确保施工的质量与外表的整齐美观,且钢管在一段实施完成后可以很方便的抽出移动至下一段,架设过程及拆除过程都十分便捷。

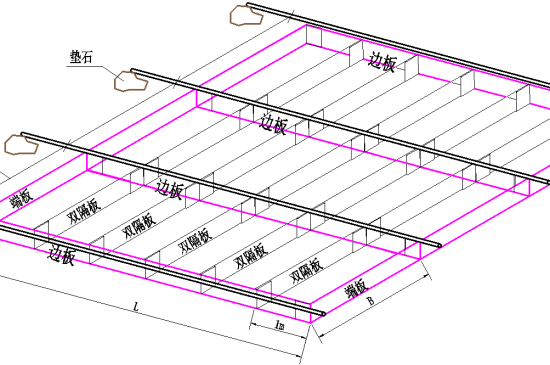

  同样,钢管辅助固定的方法也可以用于雷诺护坡的施工。可于雷诺护坡边板上沿架设6m长DN50镀锌钢管辅助固定雷诺网格,其具体架设方式见下图。该方案同样可达到快速有效的施工效果。





  该项目研究成果已应用于郴州西河桂阳段治理、郴州秧溪河段治理、郴州同心河二期工程治理,为这些项目的设计、施工等工作提供了有效的技术支撑,取得了良好的经济、生态效益。



  主要完成单位:郴州市水利水电勘察设计研究院

  主要完成人员:彭驰 黄俊翔 谢艳 曹令侃 刘丹 邹小红 李利娟 徐建安 李桂华 豆丽华 陈曦 欧先平 何新胜

  单位地址:郴州市北湖区国庆南路36号 邮政编码:423000

  联系人:黄俊翔 联系电话:18075539158
